ขั้วต่อหดหุ้มสายไฟ

รหัสผลิตภัณฑ์: GAST-H

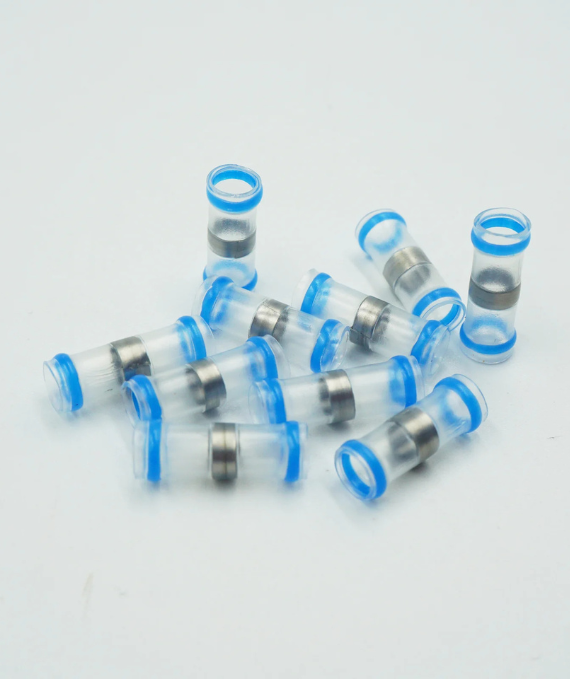

ท่อเชื่อมต่อแบบหุ้มด้วยท่อหดความร้อน พร้อมแหวนประสานบัดกรีกันน้ำ ทนความร้อน 150 °C

GAST-H ประกอบด้วยท่อหดร้อน PVDF ชั้นนอก, วงแหวนกาวร้อนละลาย PVDF ชั้นใน และ วงแหวนปัดกรีดีบุกเหมาะสำหรับการเชื่อมต่อสายไฟแบบต่อชน โดยมีชั้นนอกที่โปร่งใสช่วยให้สามารถมองเห็นการเชื่อมต่อของสายไฟได้อย่างชัดเจน วงแหวนดีบุกทำหน้าที่ปัดกรีและยึดสายไฟให้แน่น ท่อหดร้อนชั้นนอกให้การปกป้องจุดเชื่อมต่อของสายไฟ วงแหวนการร้อนละลายทำหน้าที่ซีลปิดผนึกเพื่อให้ได้สมรรถนะการกันน้ำและป้องกันสิ่งแวดล้อมอย่างยอดเยี่ยม เพียงให้ความร้อนเพียงครั้งเดียวก็สามารถทำการปัดกรีปกป้อง และชีลปิดผนึกได้ครบถ้วนในขั้นตอนเดียว เพิ่มประสิทธิภาพการติดตั้ง และลดต้นทุนการประกอบ

Powered by Froala Editor

Powered by Froala Editor


คุณสมบัติหลัก


  • อัตราการหด: 2:1
  • มีกาวร้อนละลายในตัว ให้คุณสมบัติกันน้ำ
  • วงแหวนปัดกรี ติดตั้งง่าย สะดวกต่อการใช้งาน
  • คุณสมบัติกันไฟลามยอดเยี่ยม
  • ทนต่ออุณหภูมิสูง
  • เป็นฉนวนและช่วยลดความเครียดที่จุดเชื่อมต่อ

Powered by Froala Editor

Powered by Froala Editor

การใช้งานทั่วไป


  • อุณหภูมิใช้งานต่อเนื่อง: -55°C ~ 150°C
  • อุณหภูมิเริ่มหดตัวต่ำสุด: 130°C
  • อุณหภูมิหดตัวสมบูรณ์: 175°C ขึ้นไป
  • อุณหภูมิที่ปัดกรีหลอมละลายสมบูรณ์: 200°C

สีมาตราฐาน : สีน้ำเงิน

Powered by Froala Editor

Powered by Froala Editor

Powered by Froala Editor

ข้อมูลทางเทคนิค


คุณสมบัติมาตราฐานข้อกำหนดวิธีทดสอบผลการทดสอบ
ความเป็นฉนวน≥19.7kV/mm.
ASTM D 26712.0 kV/mm
องค์ประกอบแหวนตะกั่ว--Sn/Pb

ทนต่อแรงดันไฟฟ้าสูง
AC2500V/60S
ไม่ชำรุด

ASTM D 2671

ไม่ชำรุด
ประสิทธิภาพความไวไฟVW-1UL224ผ่าน

Powered by Froala Editor

Powered by Froala Editor

ขนาดของผลิตภัณฑ์



  • 1.ท่อหดความร้อน
  • 2.วงแหวนบัดกรีอุณหภูมิต่ำ
  • 3.กาวร้อนละลายกันน้ำ

รหัสผลิตภัณฑ์
ขนาดสินค้า (มม)
ขนาดเส้นลวด (มม)
คู่มือการเลือกใช้

สีมาตราฐาน
A
(min)
(min)
B
(min)
B&C
(max)
(min)
Total mm2 (AWG)
min.-max.
GAST-H01
1.8
16
1.0
1.7
0.76
0.25-0.34(26-24)
น้ำเงิน
GAST-H02
2.7
17
1.4
2.7
1.2
0.5-1.0(22-18)
น้ำเงิน
GAST-H03
4.5
17
2.3
4.5
2.0
1.5-2.5(16-14)
น้ำเงิน
GAST-H04
6.0
21
3.7
6.0
3.4
12-10(4.0-6.0)
น้ำเงิน
GAST-H05
7.0
21
3.8
7.3
3.5
10(8)
น้ำเงิน
