บริษัท เอชเอสเทค แมททีเรียลส์ จำกัด (สำนักงานใหญ่)

ประเภทของคุกกี้	รายละเอียด	ตัวอย่าง
คุกกี้ประเภทจำเป็นถาวร	คุกกี้ประเภทนี้ช่วยให้ประสบการณ์การใช้เว็บไซต์ของท่านเป็นไปอย่างต่อเนื่องเช่น การจดจำการเข้าสู่ระบบ, การจดจำข้อมูลที่ท่านให้ไว้บนเว็บไซต์	JSESSIONID _dc_gtm_UA-15158362-1 _cfduid CSRFToken accessToken
คุกกี้ประเภทการวิเคราะห์ และวัดผลการทำงาน	คุกกี้ประเภทนี้ช่วยให้เราสามารถวัดผลการทำงาน เช่นการประมวลจำนวนหน้าที่ท่านเข้าใช้งานจำนวนลักษณะเฉพาะของกลุ่มผู้ใช้งานนั้นๆ โดยข้อมูลดังกล่าวจะนำมาใช้ในการวิเคราะห์รูปแบบพฤติกรรมของผู้ใช้งาน	Google Analytics Adobe CloudFlare
คุกกี้เพื่อการโฆษณา	คุกกี้ประเภทนี้จะถูกบันทึกบนอุปกรณ์ของท่าน เพื่อเก็บข้อมูลการเข้าใช้งาน และลิงก์ที่ท่านได้เยี่ยมชม และติดตามนอกจากนี้คุกกี้จากบุคคลที่สาม อาจใช้ข้อมูลที่มีการส่งต่อข่าวสารในสื่อออนไลน์ และเนื้อหาที่จัดเก็บจากการให้บริการเพื่อเข้าใจความต้องการของผู้ใช้งาน โดยมีวัตถุประสงค์ในการปรับแต่งเว็บไซต์แคมเปญโฆษณา ให้เหมาะสมกับความสนใจของท่าน	Adnuntius Adobe Audience Manager Adobe Target Cxense Google Analytics Relay42
คุกกี้ประเภทการทำงาน	คุกกี้ประเภทนี้จะช่วยอำนวยความสะดวก เมื่อท่านกลับเข้ามาใช้งานเว็บไซต์อีกครั้ง โดยเราจะใช้ข้อมูลเพื่อปรับแต่งเว็บไซต์ตามลักษณะการใช้งานของท่าน	Google Analytics

ท่อหดความร้อนบัสบาร์ทนแรงดันไฟฟ้าสูง

รหัสผลิตภัณฑ์: SLPG

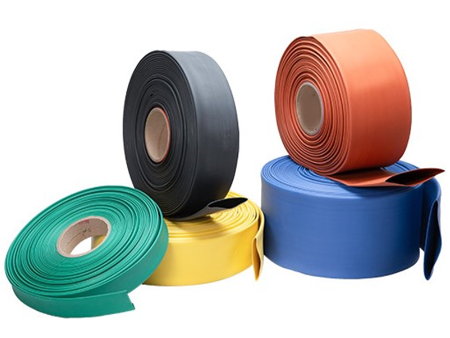

ท่อหดความร้อนบัสบาร์ (1-3.6KV)

ท่อหดความร้อนบัสบาร์ เหมาะสำหรับป้องกันฉนวนแรงดันไฟฟ้าของสถานีไฟฟ้าย่อย ตู้สวิตช์แรงดันต่ำ-สูง มีความสามารถในการทำให้ตู้สวิตช์มีขนาดกะทัดรัด เช่น ลดระยะห่างของช่วงเวลาเพื่อป้องกันความผิดพลาดจากการลัดวงจร

คุณสมบัติหลัก

• อัตราส่วนการหด: 2:1
• กันไฟ
• ลดข้อกำหนดการกวาดล้างบัสบาร์
• ฉนวนป้องกันบัสบาร์ในสวิตช์เกียร์และสถานีย่อย
• ป้องกันไฟฟ้าลัดวงจร ไฟรั่วที่เกิดจากสัตว์เล็กสัตว์น้อย
• ทนทานต่อรังสียูวี
• เป็นไปตามมาตรฐาน RoHS

การใช้งานทั่วไป

ข้อมูลวัสดุ: โพลิโอเลฟิน

อุณหภูมิในการใช้งาน: -40˚C~125˚C
อุณหภูมิการหดตัวต่ำสุด: 70˚C
อุณหภูมิการหดตัวอย่างเต็มที่: สูงกว่า 120˚C

สีมาตรฐาน: สีแดง เหลือง และเขียว (สีอื่นๆ เช่น ดำ น้ำเงิน ฯลฯ สามารถผลิตได้ตามความต้องการของลูกค้า)

ข้อมูลทางเทคนิค

คุณสมบัติ	ความต้องการ	มาตรฐานการทดสอบ
ค่าความทนต่อแรงดึง/ MPa	≥8.0	ASTM D 2671
ค่าการยืดตัว ณ จุดขาด/ %	≥300	ASTM D 2671
ค่าความทนต่อแรงดึงหลังเร่งอายุ/ MPa	±20%	ASTM D 2671 (130℃X168h)
ค่าการยืดตัว ณ จุดขาดหลังเร่งอายุ/ %	±20%	ASTM D 2671 (130℃X168h)
การหดตัวตามยาว/ %	±10%	ASTM D 2671
การหดตัวอย่างเต็มที่/ %	Should be not less than 50%	ASTM D 2671
ความเยื้องศูนย์กลาง/ %	Should be not less than 30%	UL 224
ความสามารถในการดูดซึมน้ำ/ %	≤0.5	ISO 62-1980
กระตุ้นด้วยความร้อน (160℃, 4h)	No cracking	JB 7829 appx D
ทนต่ออุณหภูมิต่ำ (ต่ำกว่า -40℃)	No cracking	ASTM D 2671 (-40℃,4h)
ทดสอบความไวไฟ (I.O)	≥28	ISO 4589-1981
แรงดันพังทลายของฉนวน/ kV/mm	≥15	IEC 60243-1-2013
สภาพต้านทานไฟฟ้า/ Ω·cm	≥4.3×10¹⁴	IEC 60093 : 1980
ความแข็ง (ฝั่ง A)	≤90	ISO 868 : 2003

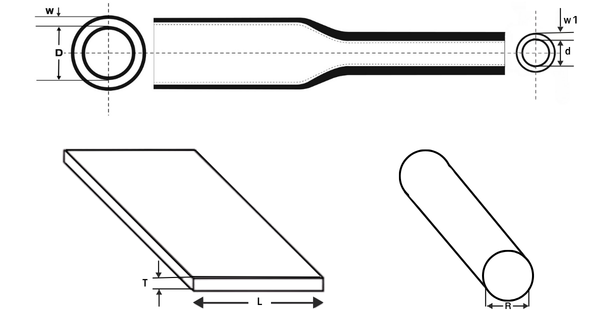

ขนาดของผลิตภัณฑ์

รหัสผลิตภัณฑ์	ขนาดที่กำหนด (มม)	ขนาดบัสบาร์ L+T	ก่อนหดตัว(มม)	หลังหดตัว(มม)		ความยาวมาตรฐาน (เมตร)
รหัสผลิตภัณฑ์	ขนาดที่กำหนด (มม)	ขนาดบัสบาร์ L+T	เส้นผ่านศูนย์กลางภายใน (D)	เส้นผ่านศูนย์กลางภายใน (d)	ความหนาผนัง (w1)	ความยาวมาตรฐาน (เมตร)
SLPG-0250	25	20x10 25x5 25x10	26.0±0.5	≤12.5	0.90±0.15	50
SLPG-0300	30	30x5 30x10	31.5±1.0	≤15	0.95±0.15	50
SLPG-0350	35	40x10	36.5±1.5	≤16	1.00±0.15	50
SLPG-0400	40	40x10 50x2.5	41.5±1.5	≤20	1.00±0.15	50
SLPG-0450	45	-	41.5±	≤23	1.00±0.15	25
SLPG-0500	50	50x5 50x10	51±2.0	≤25	1.00±0.15	25
SLPG-0600	60	60x5 50x10	60±3.0	≤30	1.30±0.20	25
SLPG-0700	70	80x5 75x10, 80x10	70±3.0	≤35	1.30±0.20	25
SLPG-0800	80	100x5 100x10	80±3.0	≤40	1.46±0.20	25
SLPG-0900	90	-	90±4.0	≤45	1.46±0.20	25
SLPG-1000	100	120x10, 125x10	100±4.0	≤50	1.46±0.20	25
SLPG-1200	120	140x10 150x6, 150x10	120±4.0	≤60	1.46±0.20	25
SLPG-1500	150	160x10 180x10, 190x5.5	150±4.0	≤75	1.46±0.20	25
SLPG-1800	180	200x10	180±4.0	≤90	1.46±0.20	25
SLPG-2100	210	-	210±4.0	≤105	1.46±0.20	25
SLPG-2300	230	-	230±4.0	≤115	1.46±0.20	25
SLPG-2500	250	-	250±5.0	≤125	1.46±0.20	25
